产品介绍
带式斗式提升机通俗叫皮带提升机或TD型斗式提升机
TD斗式提升机结构：
TD型斗式提升机由运行部分（料斗与牵引胶带）、带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间机壳，驱动装置，逆止制动装置等组成。TD型斗式提升机适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。传动装置有两种形式，分别配有YZ型减速器、ZQ（或YY）型减速器。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
TD斗式提升机特点：
1、驱动功率小。采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，因此无效功率少。
2、提升范围广。这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少。
3、运行可靠。设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升度高，提升机运行平稳，因此可达到较高的提升高度。
4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。

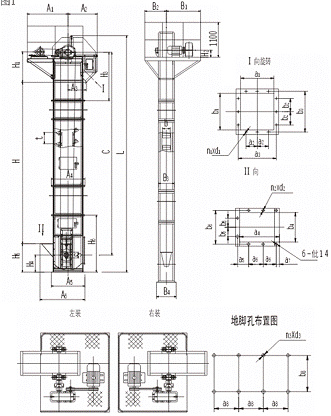

TD斗式提升机安装尺寸图：

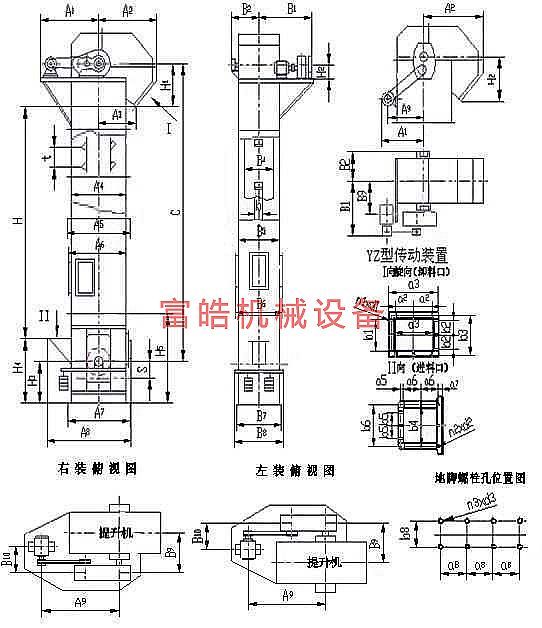

TD斗提机外形结构主要尺寸：
型号
TD100
TD160
TD250
TD315
TD400
TD500
TD630
轮廓高度L
C+1100
C+1363
C+1535
C+1640
C+1790
C+1865
C+2045
整机结构
H
C-820
C-930
C-1250
C-1245
C-1500
C-1700
C-1730
H4
600
700
800
850
950
900
1060
S
200
250
300
300
400
400
380
料斗
T
200
350/280
450/360
500/400
560/480
625/500
710
B
100
160
250
315
400
500
630
地脚孔
a8
200
250
300
300
400
400
380
b8
310
400
538
648
768
900
1020
n8
8
8
8
8
8
8
10
d3
Φ18
Φ18
Φ18
Φ18
Φ22
Φ22
Φ30
上、下机壳及外形轮廓
H3
970
1185
1320
1488
1500
1655
1750
H6
1210
1500
1800
1800
2000
2300
2500
A2
692
985
1175
1200
1350
1410
1590
A6
776
996
1266
1266
1558
1610
1890
A7
1050
1235
1600
1700
1980
2200
2500
B2
220
295
394
440
535
650
660
B4
370
461
596
706
828
980
1110
B5
330
475
610
710
835
1000
1110
中部机壳
A4
776
982
1152
1254
1548
1570
1850
A5
805
1021
1302
1400
1580
1630
1910
B3
390
525
682
794
920
1040
1160
卸料口
H1
520
630
750
795
850
1000
1200
A3
438
548
713
763
824
885
1045
a1
334
365
600
560
670
700
700
a2
120
150
200
230
295
355
300
a3
390
431
676
638
758
800
1000
b1
224
315
450
560
670
780
900
b2
95
150
200
230
295
300
280
b3
280
381
526
638
758
800
1000
n1
12
12
12
12
12
12
14
d1
Φ12
Φ12
Φ12
Φ12
Φ14
Φ18
Φ18
进料口
H5
900
1000
1320
1320
1600
1600
1885
a4
280
260
355
400
450
500
560
a5
80
43
58
80
100
65
85
a6
100
110
150
160
175
210
160
a7
19
26
45
38
40
40
30
b4
220
260
320
400
450
500
630
b5
100
110
155
160
210
220
160
b6
250
306
370
460
510
550
700
n2
9
9
9
9
9
9
12
d2
Φ10
Φ12
Φ12
Φ12
Φ14
Φ14
Φ14
