产品介绍
环链斗式提升机通俗叫链式提升机或TH型斗式提升机
TH型斗式提升机用途：点此链接→（详细介绍提升机配件）
TH型斗式提升机具有输送量大，提升度高，运行平稳可靠，寿命长等显着优点。其主要技术性能及参数符合垂直斗式提升机国际标准和国外标准；牵引采用圆环链，符合矿用高强度圆环链。
TH型斗式提升机特点：
1、输送量大，相同斗宽的TH型斗式提升机型与HL型斗式提升机型相比，输送量增大近一倍；
2、采用组装式链轮，有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费；
3、机身下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链；
4、牵引件为低合金高强度圆环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。本提升机为混合或重力方式卸料，掏取式装料，适用输送堆积密度不大于1.5吨/m3的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过250度。
备有两种料斗：
ZH型（中深斗）一般使用于输送湿的、结块、较难抛出的物料， 如湿砂、型砂、化肥、碱粉等。
SH型（深斗）一般使用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

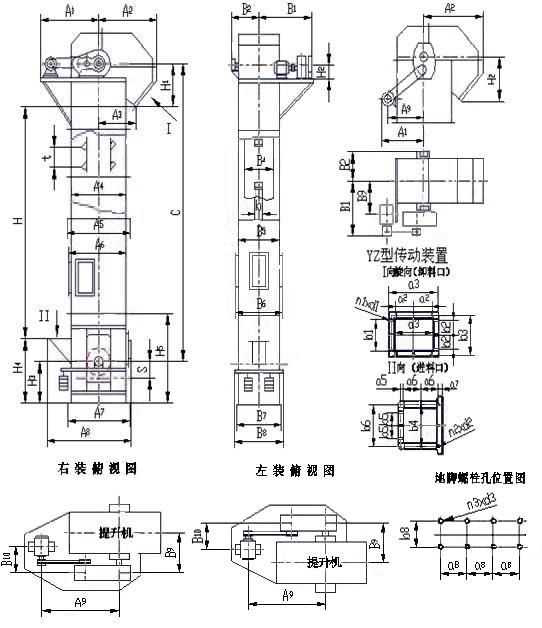

TH型斗式提升机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了提升机传动平台等，使TH型斗式提升机结构紧凑、重量轻，而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机大输送量365m3/h,大提升高度为50m。TH型斗式提升机结构示意图：
TH型斗式提升机技术参数:
型 号 TH160 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250 料斗型式 zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh 输送能力，m 3 /h 19 30 30 48 35 59 58 94 73 118 114 185 150 240 240 360 360 540 料斗 料斗容量(l) 1.2 1.9 3 4.8 3.75 6 5.9 9.5 9.3 15 14.6 23.6 24 38 38 60 60 95 斗距(mm) 350 450 512 688 936 936 1001 链条 园钢直径 x节（mm) φ12X45 φ18X64 φ22X86 φ24X86 φ24X86 φ28X92 单链条破 断强（KN) ≥170 ≥320 ≥480 ≥560 ≥560 ≥660 料斗运动 速度 (m/s) 1.3 1.2 1.4 1.5 1.6 1.6 1.6 传动链轮转数 (r/min) 62.5 46.8 42.5 37.6 35.8 31.8 30.5 30.5 28 输送物料的 大块度（mm） 20 25 35 40 50 60 75 85 100
