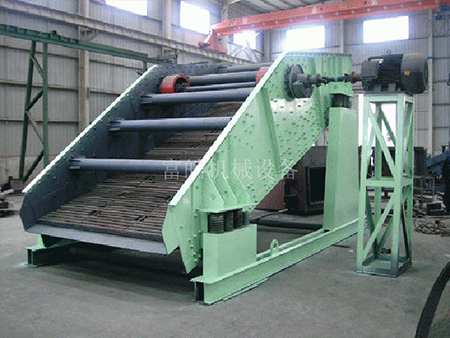

ZSR大型热矿震(振)动筛

热矿筛简介：

ZSR系列大型热矿振动筛是专供烧结矿厂完成热烧结矿的分级和向冷却设备均匀给料作业而设计的产品，根据用户的要求，我公司可以根据贵公司的场地和使用要求进行单独设计。

热矿筛原理：

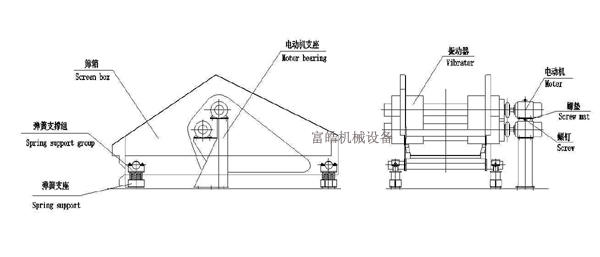

ZSR系列热矿振动筛为座式安装，采用双轴振动器振动。双轴振动器两根轴由两台电动机分别带动做反向自同步旋转，使筛箱产生直线振动。电动机安装在筛箱侧面的固定支架上，故电动机不参振。电动机和双轴振动器之间，两台双轴振动器之间均采用万向联轴器连接，万向联轴器同时具有角度和长度的补偿作用，可以满足筛机工作时电动机和振动器之间的相对位移要求。根据电动机和振动器安装位置的不同，热矿振动筛可制定成上振式或下振式。该系列热矿振动筛均配备二次隔振系统，对基础的动负荷较小，使用于有隔振减振要求，安装高度允许的场合。热矿筛筛箱的侧板与横梁采用耐热不锈钢（或耐热钢）制造，主受力板和侧板的连接，侧板和横梁的连接采用环槽铆钉铆接，连接紧固可靠。热矿振动筛工作时，筛板直接与高温物料接触，要求有较好的耐磨、耐热性能，故采用耐热合金铸钢。工作时 筛板会受热膨胀，筛板固定装置采用斜插紧固，并设有热补偿机构，可保证工作温度状态下，筛板固定牢靠，筛板拆装也比较方便。

ZSR系列大型热矿振动筛（热矿筛）型号说明：

ZSR □ □
┬ ┬ ┬
│ │ │
│ │ └────────-　筛面长度dm
│ │
│ └──────────　筛面宽度dm)
│ 　
└────────────　热矿筛系列代号

ZSR系列大型热矿振动筛（热矿筛）技术参数：

注：表中仅为常用型号，如表中机型满足不了您生产需要，请联系我公司技术部门单独设计。
