产品介绍

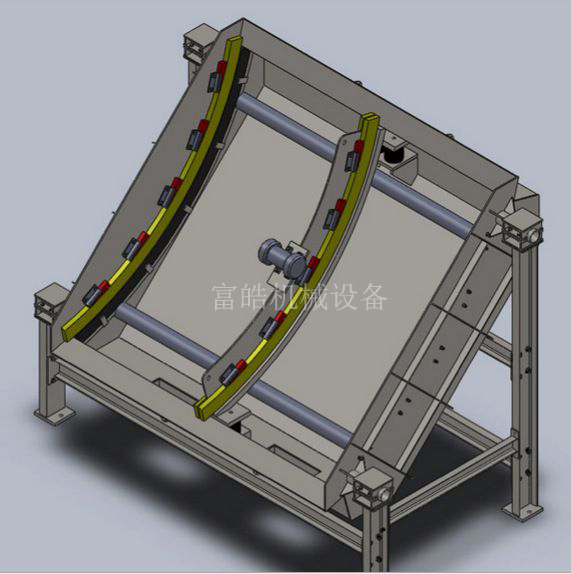

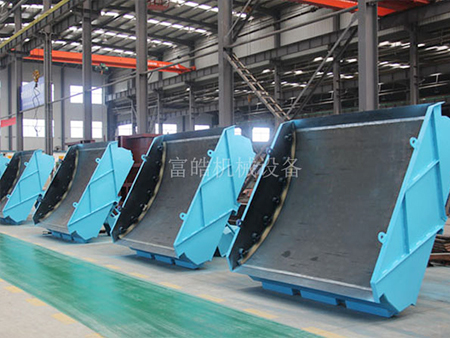

弧形筛简介：
弧形筛也称为（香蕉振动筛）是以外形来定义的，简称香蕉筛，具有箱式振动器和多段不同倾角筛面的直线振动筛，筛箱的形状与香蕉相似。主要用于细粒含量高的大、中粒级物料的粒度分级，亦可用于脱水、脱介和脱泥等作业（细粒指粒度小于筛孔尺寸一半以下的颗粒）。
弧形筛是在直线振动筛上注入香蕉形多段筛面的专有技术设计而成的。在入料端有一较大的斜坡筛面，随后紧接着以数目的角度逐级下降，址到出粒口为止，入料端的斜坡筛面可使更多的物料通过筛面时有较高的筛分速度和较薄的物料分层。因为大块物料较快地穿过陡坡，这种较早地分层使细的颗粒更快的靠近筛面，能相对不受阻碍地通过缝隙，所以，香蕉形振动筛具有极高的筛分效率和高于传统分级筛1.5-2倍处理量的特点，是受欢迎的筛分机械产品。
弧形筛工作原理：
弧形筛在入料端有一斜坡面，先以34°开始，紧接着以数目的角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式，从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层高，呈现均匀状态，筛分效率显著提高，比相同有效面积振动筛的处理量提高1-2倍，对于细粒含量高，特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时，香蕉型振动筛分机具有极高的筛分效率。

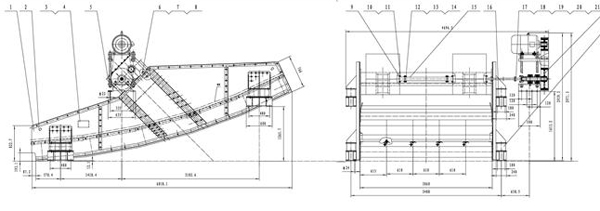

弧形筛主要由筛箱、筛网、激振器、减振弹簧和下座架等组成。香蕉筛是由电动机和激振器作为振动源，激振器主要是由偏心轴、皮带轮、轴承及轴承座等组成，激振器安装在筛箱侧板上，并由电动机通过三角皮带或软连接与其相连，电动机带动偏心轴旋转，产生离心惯性力，迫使筛箱振动。
弧形筛应用行业：石料厂、矿山、冶金、建材、公路、铁路等行业中的大、中粒级物料，弧形筛在选煤工艺中担负着脱水、脱介、脱泥、分级煤泥回收的作用。
弧形筛技术参数表:
型号 处理量 th 筛宽(mm) 弧形半径 R(mm) 包角 (度) 筛孔尺寸（mm） HS0715Ⅰ 40-80 700 2030 45 0.3~1.0 HS1015Ⅰ 60-120 1000 45 HS1315Ⅰ 90-180 1300 45 HS1615Ⅰ 120-220 1600 45 HS1915Ⅰ 160-300 1900 45 HS2215Ⅰ 200-360 2200 45 HS0720Ⅰ 40-80 700 60 HS1020Ⅰ 60-120 1000 60 HS1320Ⅰ 90-180 1300 60 HS1620Ⅰ 120-120 1600 60 HS1920Ⅰ 160-300 1900 60 HS2220Ⅰ 200-36 2200 60 HS2420Ⅰ 220-400 2400 60 弧形筛外形尺寸表:
型号 外型尺寸（mm） A A1 B B1 H H1 HS0715Ⅰ 489 384 700 855 2760 0 HS1015Ⅰ 489 384 1000 1155 2760 0 HS1315Ⅰ 489 384 1300 1455 2760 0 HS1615Ⅰ 489 384 1600 1755 2760 0 HS1915Ⅰ 489 384 1900 2055 2760 0 HS2215Ⅰ 489 384 2200 2355 2760 0 HS0720Ⅰ 666 492 700 855 2905 173 HS1020Ⅰ 666 492 100 1155 2905 173 HS1320Ⅰ 666 492 1300 1455 2905 173 HS1620Ⅰ 666 492 1600 1755 2905 173 HS1920Ⅰ 666 492 1900 2055 2905 173 HS2220Ⅰ 666 492 2000 2355 2905 173 HS2420Ⅰ 666 492 2200 2555 2905 173
